Katalog zubových plechů
Přehled vysekávaných uzavíracích a těsnicích profilů (zubových plechů) pro trapézové plechy CB PROFIL. Výkres otevřete kliknutím na „výkres“.
Typologie dle umístění

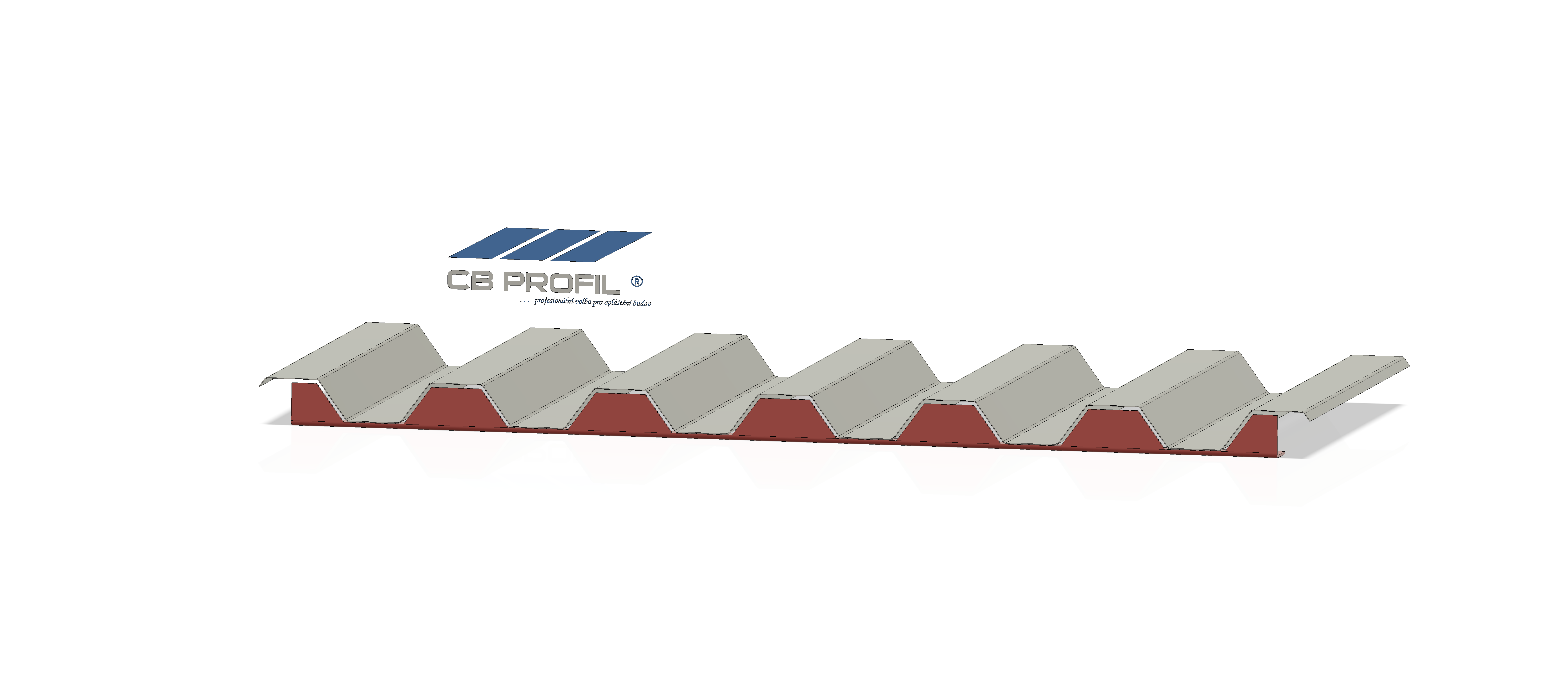

- F1 okapová hrana: montáž na spodní stranu trapézového plechu, uzavření okapové hrany.

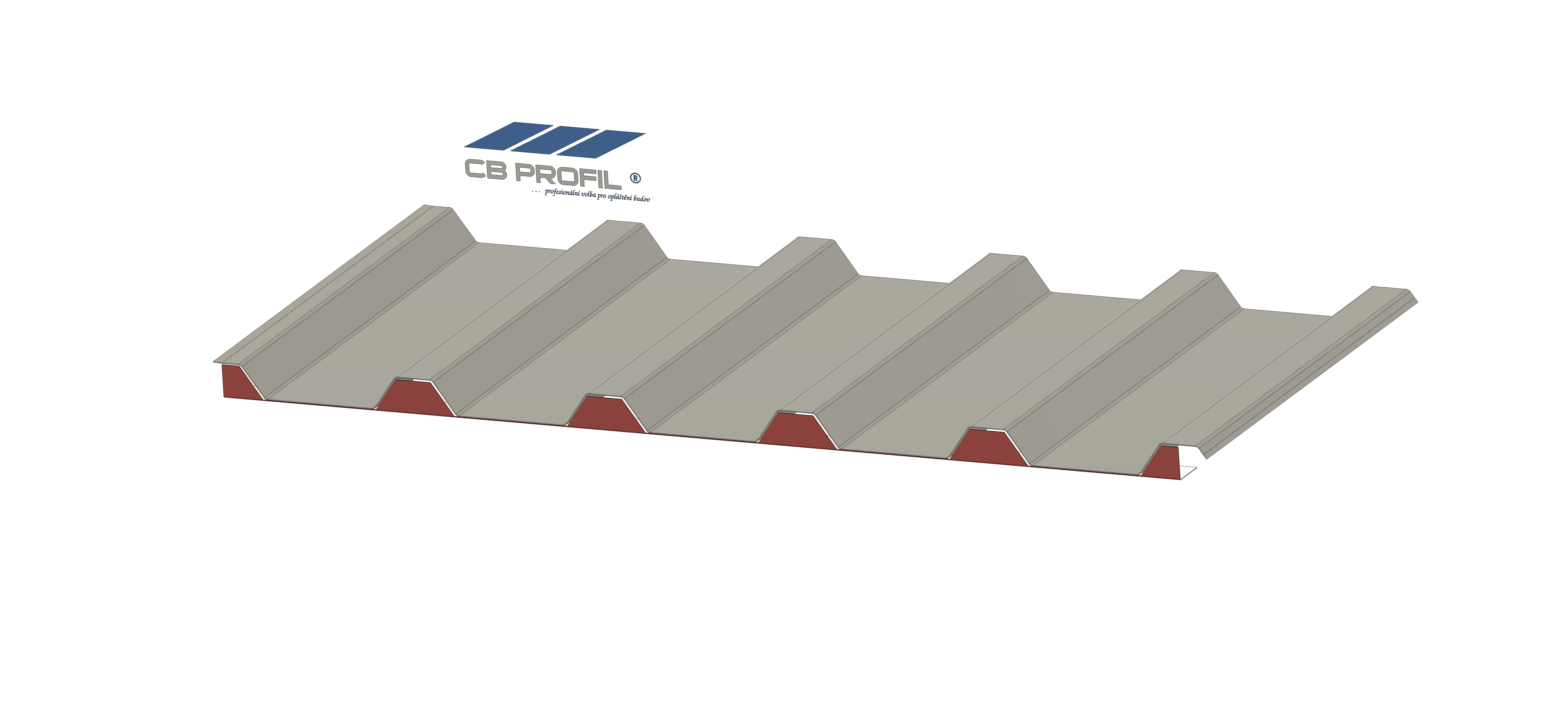

- F2 hřeben: montáž na horní stranu trapézového plechu v oblasti hřebene.
| Označení | Pro trapéz | Umístění | Délka [mm] | Ohyb | Výkres |
|---|---|---|---|---|---|
| CB ZP 35-207 F1 | CB 35-207 | F1 – spodní vlna | 1 035 | 40 × 33 mm, 90° | výkres |
| CB ZP 35-207 F2 | CB 35-207 | F2 – horní vlna | 1 035 | 40 × 35 mm, 120° | výkres |
| CB ZP 40-160 F1 | CB 40-160 | F1 – spodní vlna | 960 | 40 × 38 mm, 90° | výkres |
| CB ZP 40-160 F2 | CB 40-160 | F2 – horní vlna | 960 | 40 × 43 mm, 120° | výkres |
| CB ZP 45-333 F1 | CB 45-333 | F1 – spodní vlna | 1 000 | 40 × 43 mm, 90° | výkres |
| CB ZP 45-333 F2 | CB 45-333 | F2 – horní vlna | 1 000 | 40 × 46 mm, 120° | výkres |
| CB ZP 50-260 F1 | CB 50-260 | F1 – spodní vlna | 1 040 | 50 × 48 mm, 90° | výkres |
| CB ZP 50-260 F2 | CB 50-260 | F2 – horní vlna | 1 040 | 50 × 54 mm, 120° | výkres |
| CB ZP 55-250 F1 | CB 55-250 | F1 – spodní vlna | 1 000 | 50 × 53 mm, 90° | výkres |
| CB ZP 55-250 F2 | CB 55-250 | F2 – horní vlna | 1 000 | 50 × 60 mm, 120° | výkres |
| CB ZP 60-235 F1 | CB 60-235 | F1 – spodní vlna | 940 | 50 × 58 mm, 90° | výkres |
| CB ZP 60-235 F2 | CB 60-235 | F2 – horní vlna | 940 | 50 × 67 mm, 120° | výkres |
| CB ZP 135-310 F1 | CB 135-310 | F1 – horní vlna | 930 | 50 × 134 mm, 90° | výkres |
| CB ZP 135-310 F2 | CB 135-310 | F2 – spodní vlna | 930 | 50 × 133 mm, 90° | výkres |
| CB ZP 150-280 F1 | CB 150-280 | F1 – horní vlna | 840 | 50 × 152 mm, 90° | výkres |
| CB ZP 150-290 F1 | CB 150-290 | F1 – horní vlna | 880 | 50 × 149 mm, 90° | výkres |
| CB ZP 150-280 F2 | CB 150-280 | F2 – spodní vlna | 840 | 50 × 152 mm, 90° | výkres |
| CB ZP 150-290 F2 | CB 150-290 | F2 – spodní vlna | 880 | 50 × 148 mm, 90° | výkres |
| CB ZP 160-250 F1 | CB 160-250 | F1 – horní vlna | 750 | 50 × 159 mm, 90° | výkres |
| CB ZP 160-250 F2 | CB 160-250 | F2 – spodní vlna | 750 | 50 × 157 mm, 90° | výkres |
Všechny rozměry jsou uvedeny v mm. Úhel α představuje vnitřní úhel mezi rameny prvku.

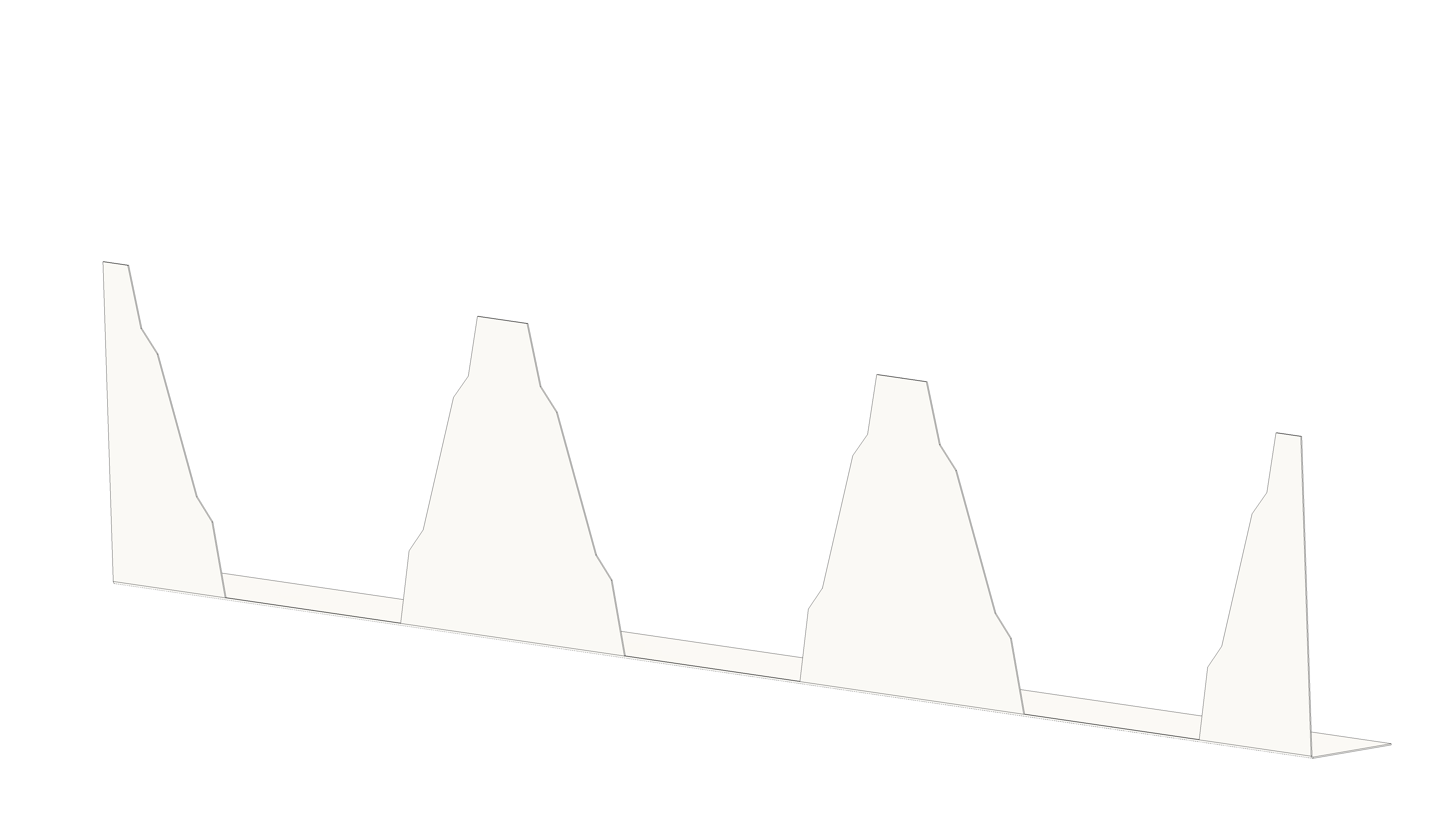

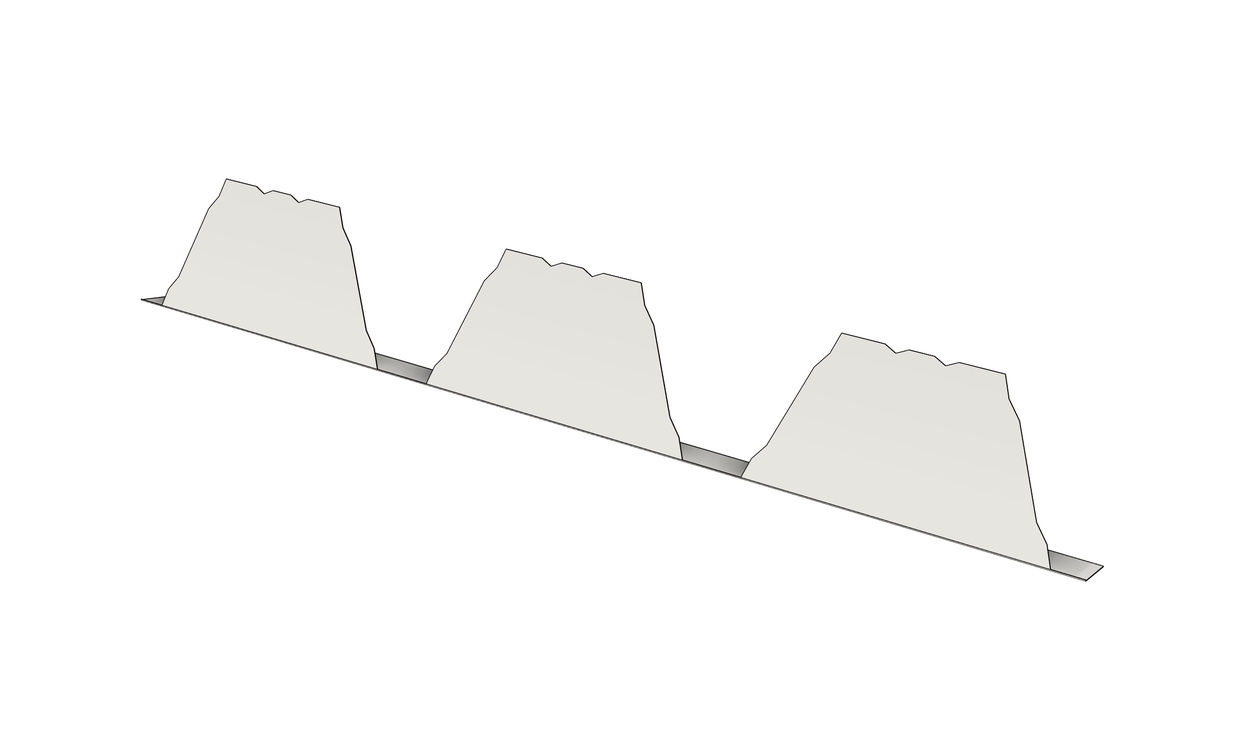

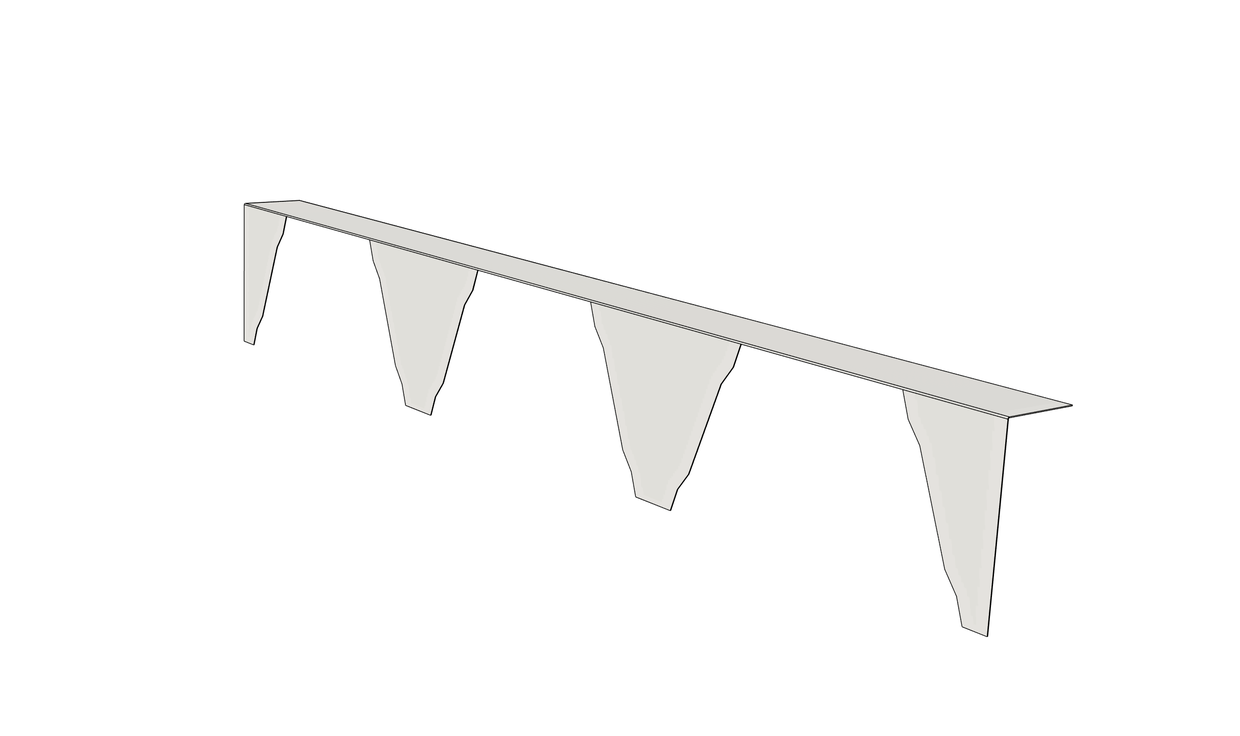

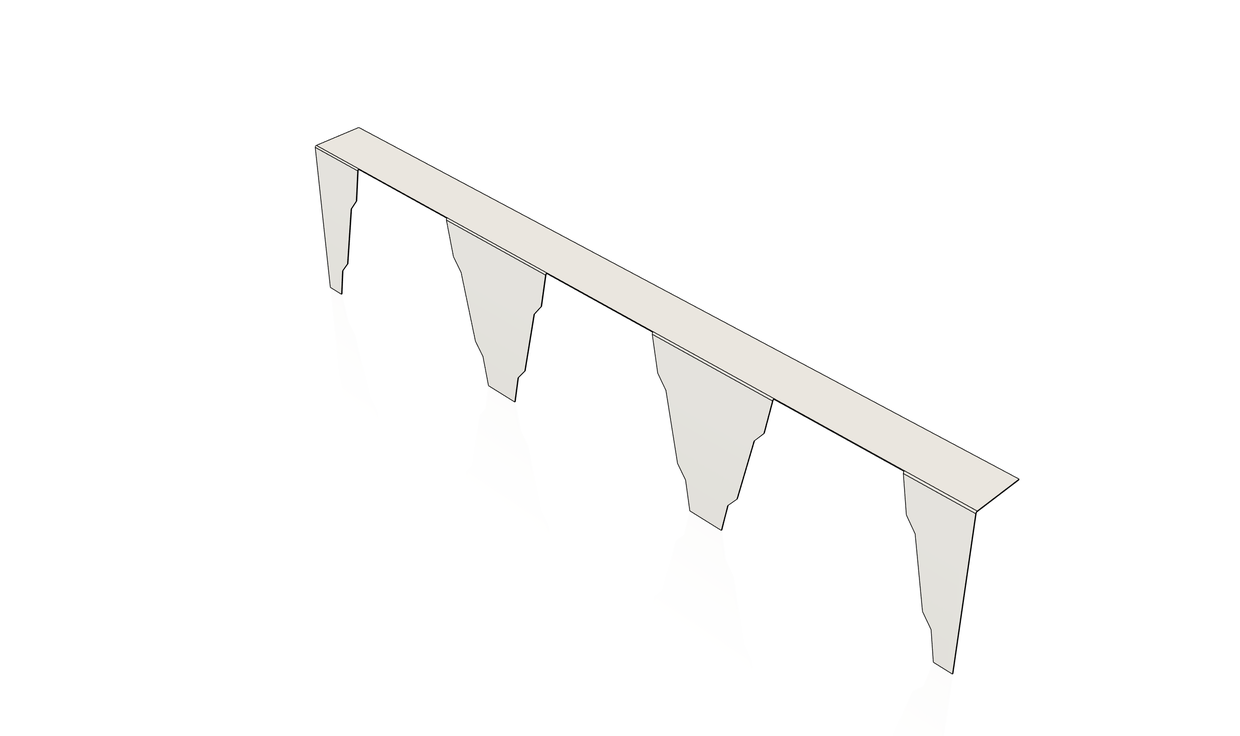

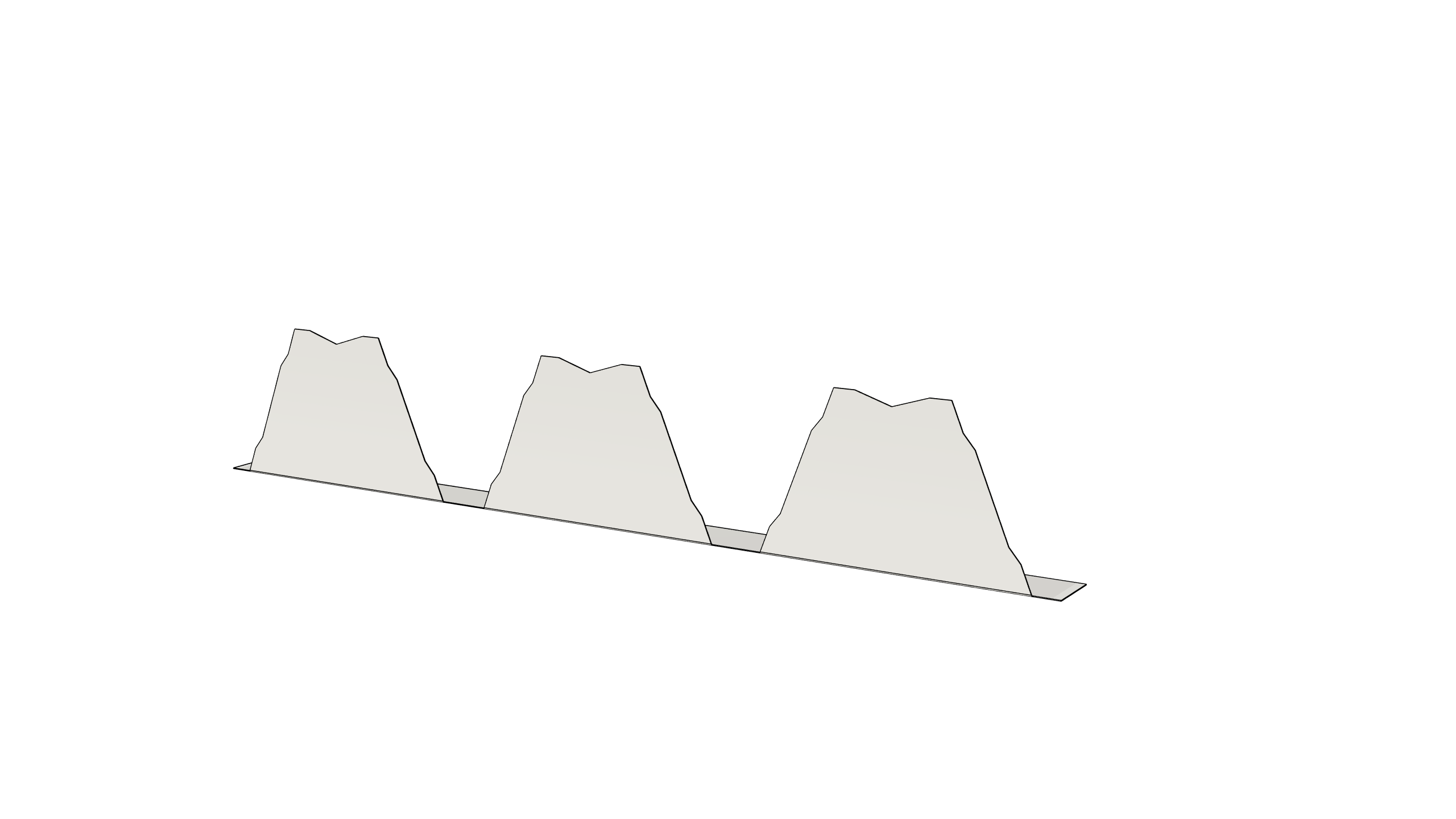

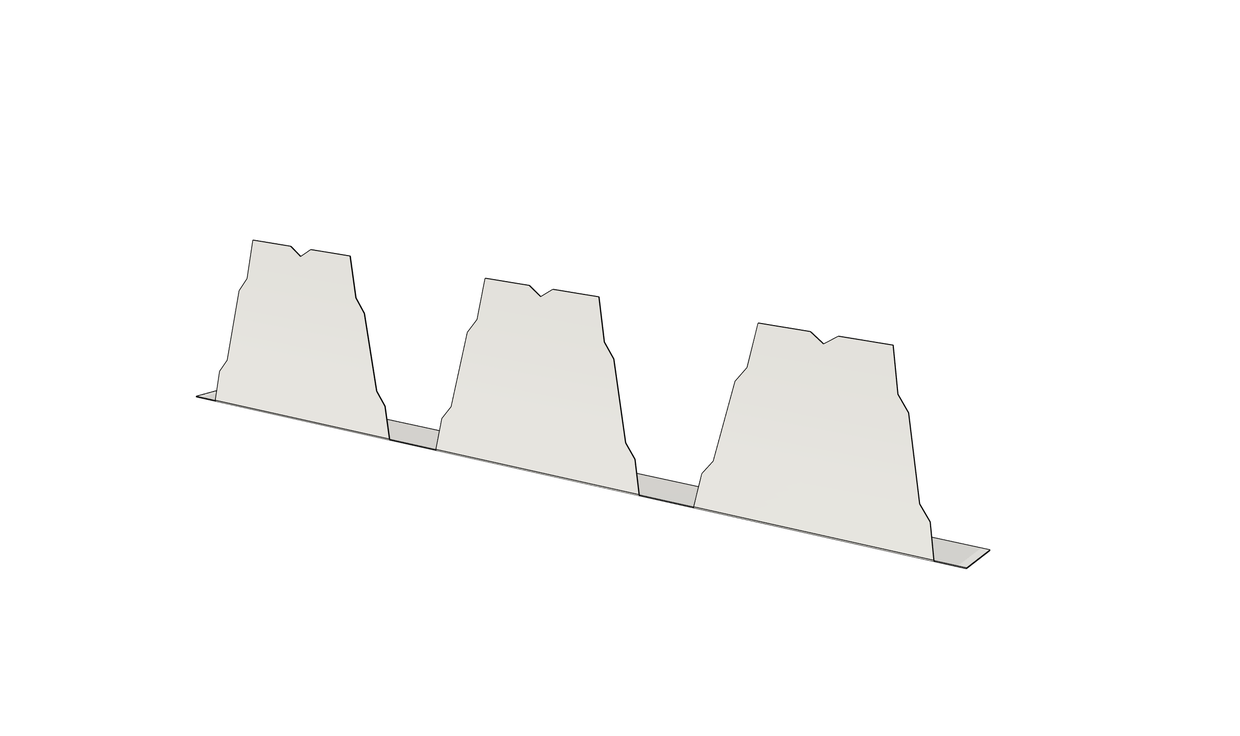

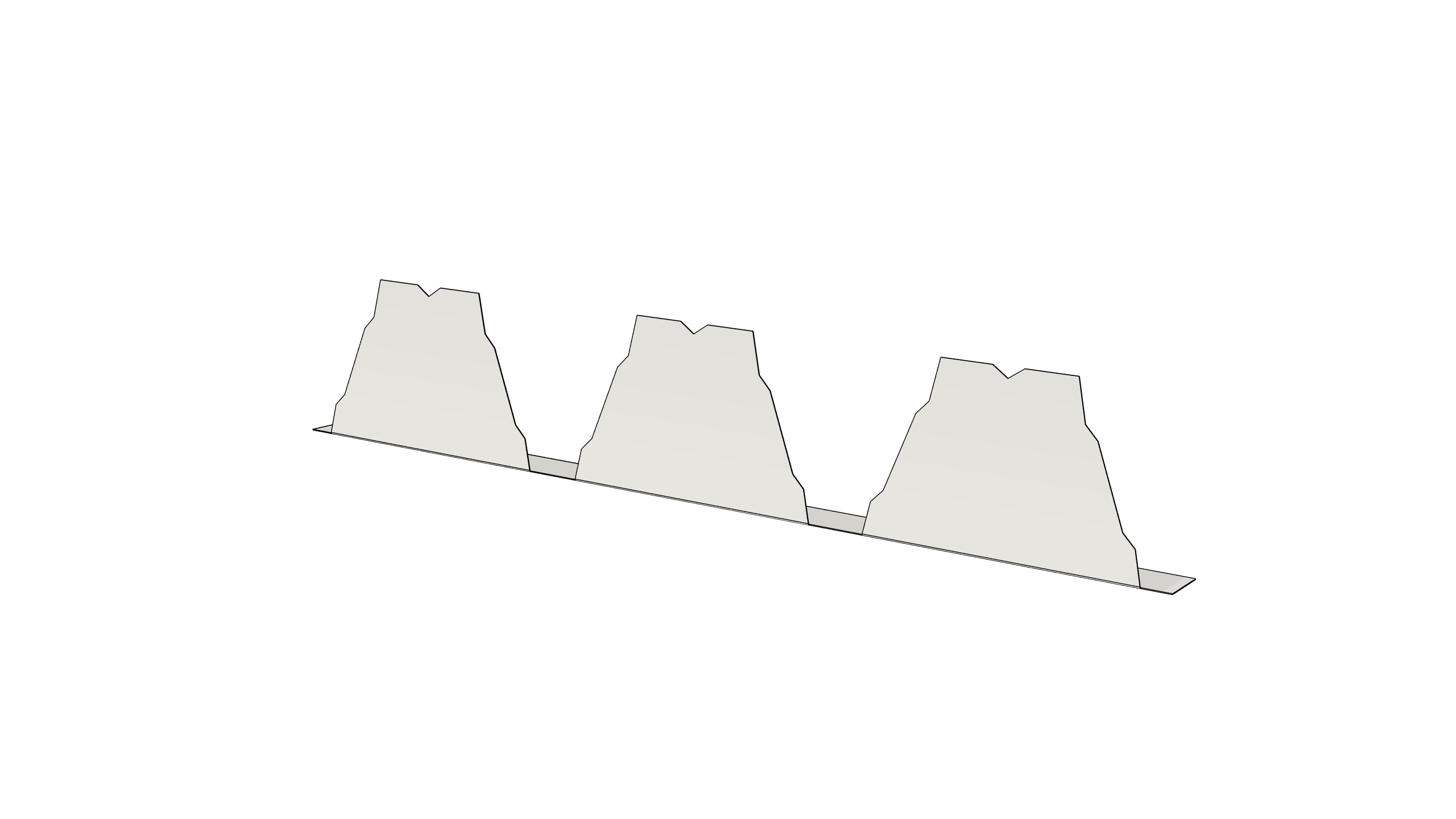

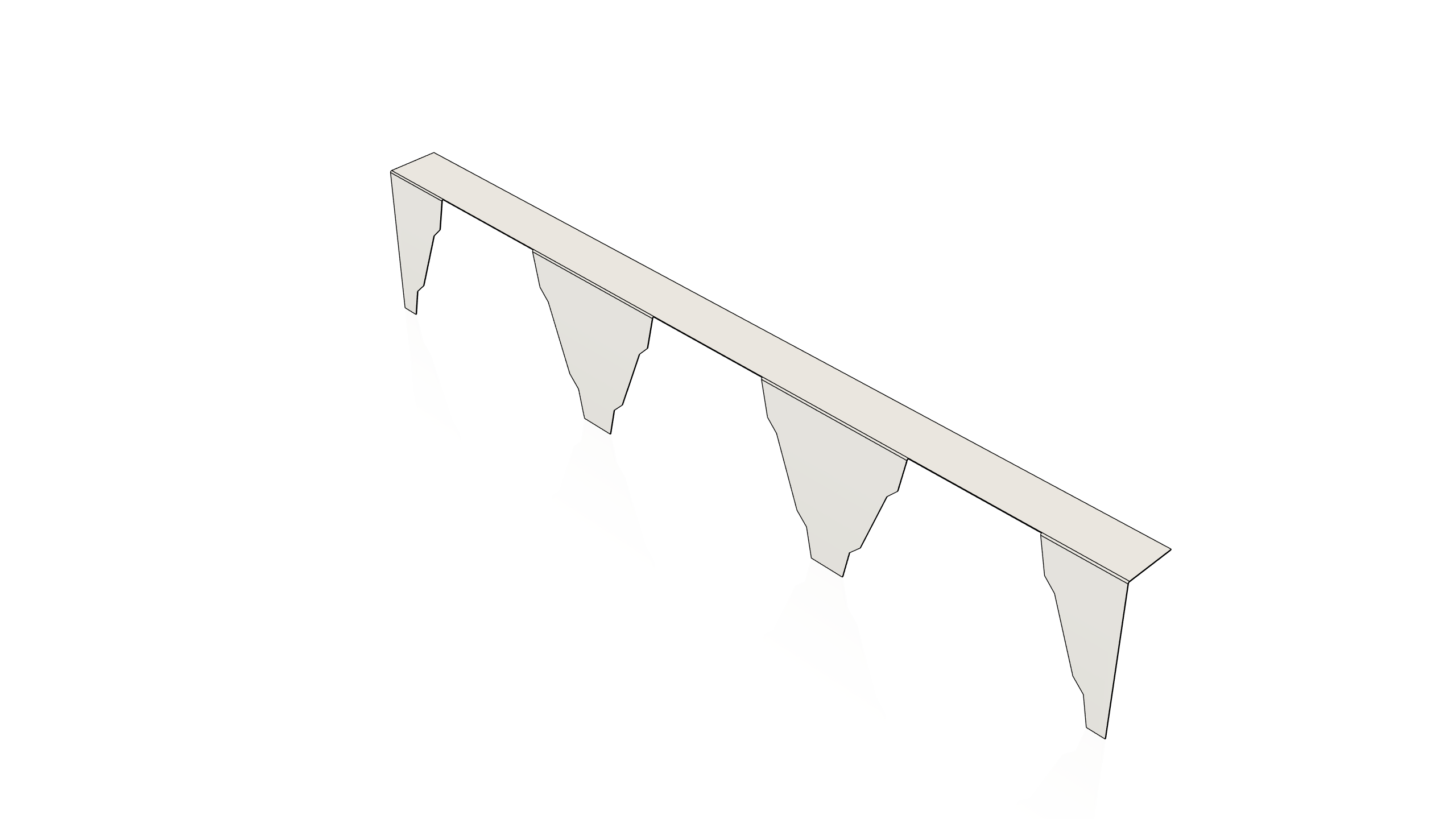

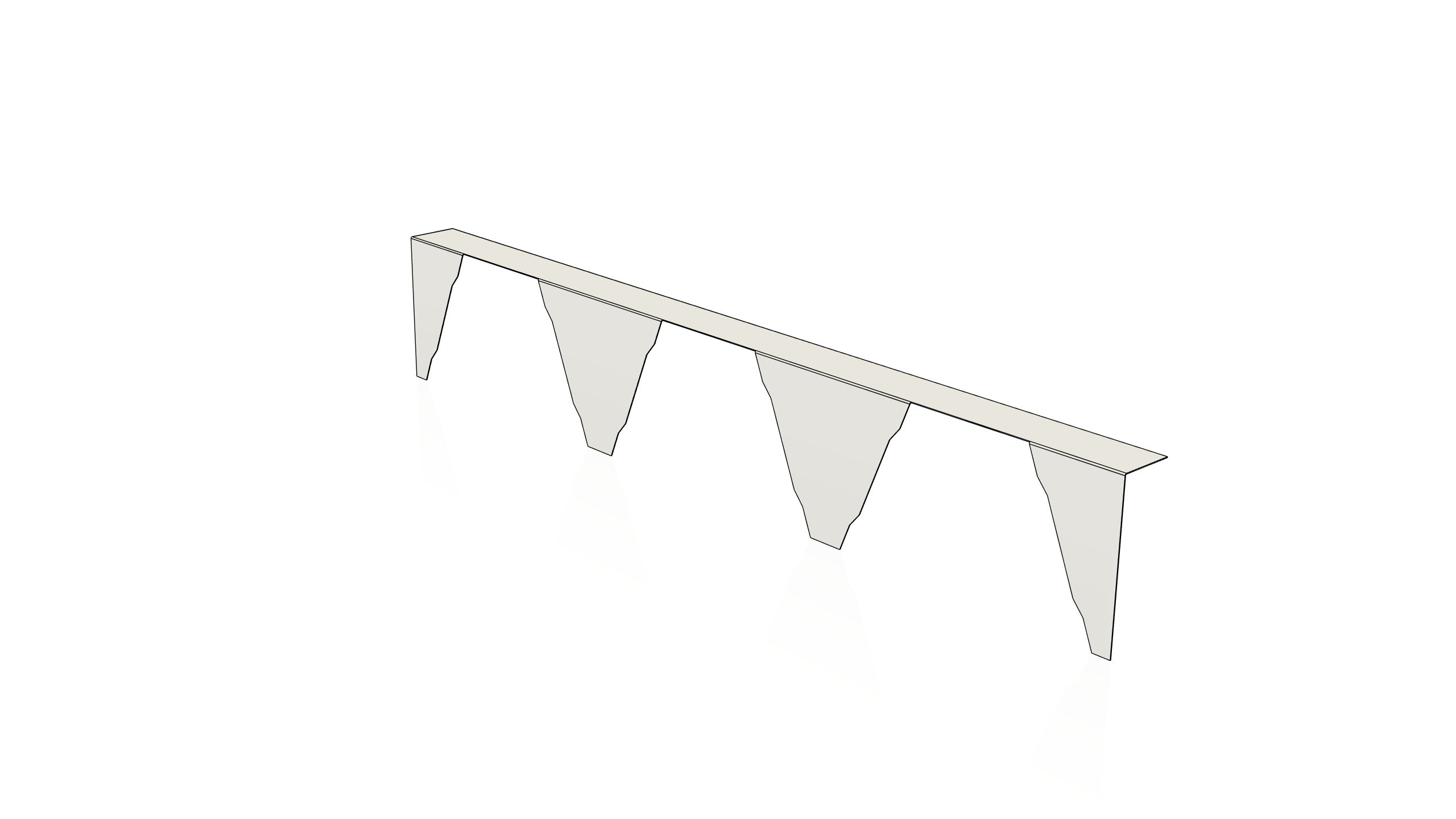

Příklady detailů zubových plechů

Vyrábíme i jiné rozměry, délky ramen, úhly ohybů a provedení s děrováním. Materiál tl. 0,75 mm, pozinkovaný nebo lakovaný v odstínech RAL.
Poptávka
Máte technický výkres, jednoduchý náčrt nebo pouze představu o požadovaném provedení?
Zašlete nám své podklady e-mailem či prostřednictvím WhatsApp nebo nás kontaktujte telefonicky.
