Katalog der Zahnbleche
Übersicht der ausgestanzten Abschluss- und Dichtprofile (Zahnbleche) für die Trapezbleche von CB PROFIL. Mit Klick auf „Zeichnung“ öffnen Sie die Zeichnung.
Typen nach Einbauort
- F1 Traufe: Montage an der Unterseite des Trapezblechs, Abschluss der Traufkante.
- F2 First: Montage an der Oberseite des Trapezblechs im Firstbereich.
| Bezeichnung | Für Trapezblech | Lage | Länge [mm] | Kantung | Zeichnung |
|---|---|---|---|---|---|

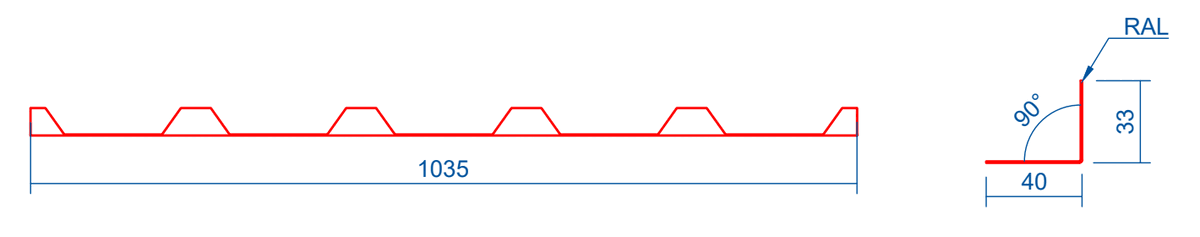

| CB ZP 35-207 F1 | CB 35-207 | F1 – Untergurt | 1 035 | 40 × 33 mm, 90° | Zeichnung |

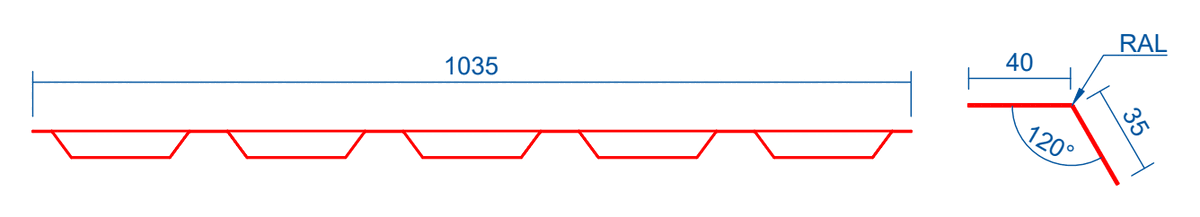

| CB ZP 35-207 F2 | CB 35-207 | F2 – Obergurt | 1 035 | 40 × 35 mm, 120° | Zeichnung |

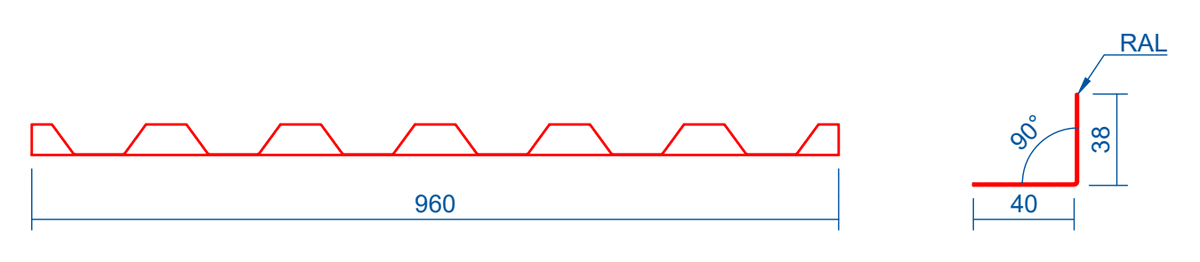

| CB ZP 40-160 F1 | CB 40-160 | F1 – Untergurt | 960 | 40 × 38 mm, 90° | Zeichnung |

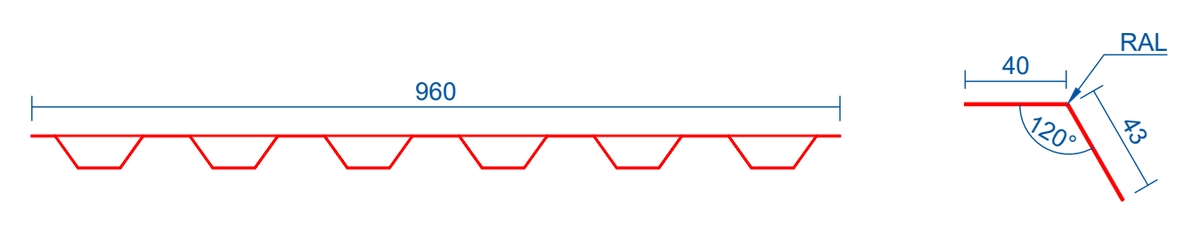

| CB ZP 40-160 F2 | CB 40-160 | F2 – Obergurt | 960 | 40 × 43 mm, 120° | Zeichnung |
| CB ZP 45-333 F1 | CB 45-333 | F1 – Untergurt | 1 000 | 40 × 43 mm, 90° | Zeichnung |

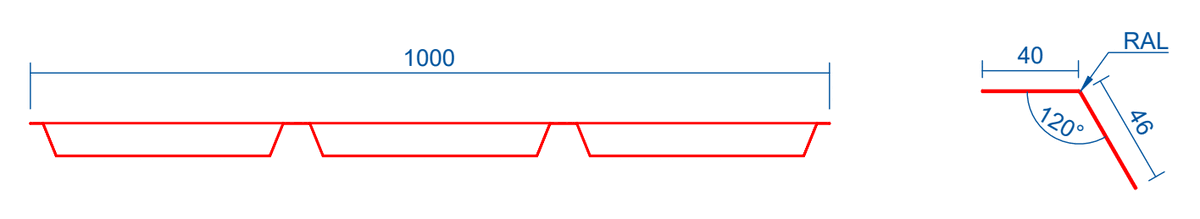

| CB ZP 45-333 F2 | CB 45-333 | F2 – Obergurt | 1 000 | 40 × 46 mm, 120° | Zeichnung |

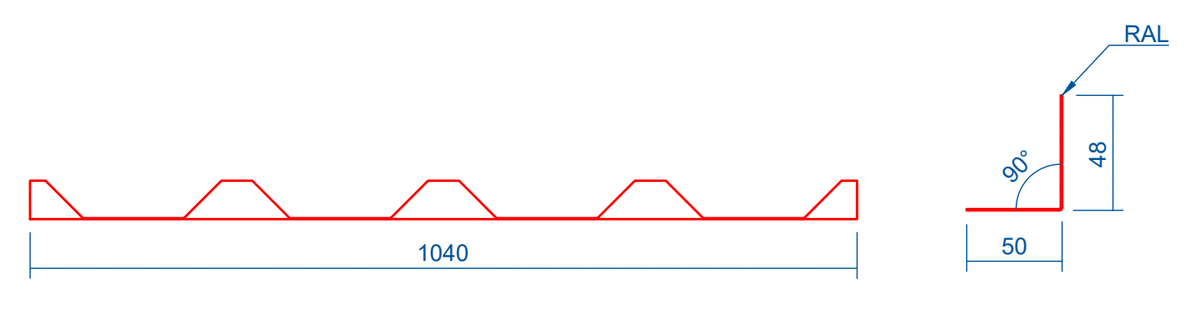

| CB ZP 50-260 F1 | CB 50-260 | F1 – Untergurt | 1 040 | 50 × 48 mm, 90° | Zeichnung |
| CB ZP 50-260 F2 | CB 50-260 | F2 – Obergurt | 1 040 | 50 × 54 mm, 120° | Zeichnung |

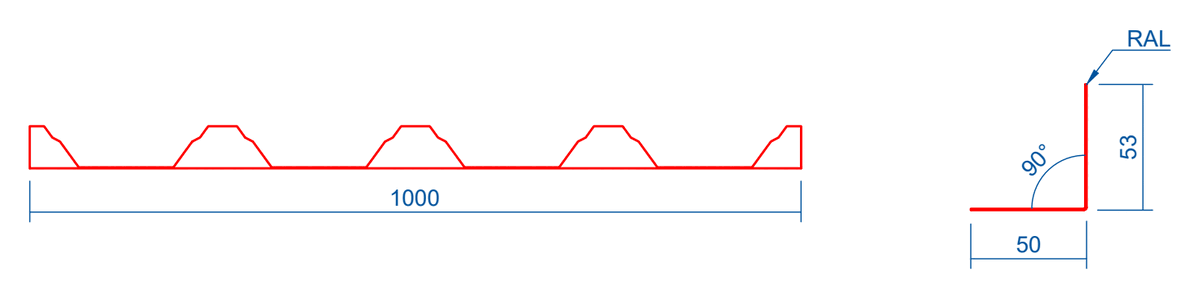

| CB ZP 55-250 F1 | CB 55-250 | F1 – Untergurt | 1 000 | 50 × 53 mm, 90° | Zeichnung |

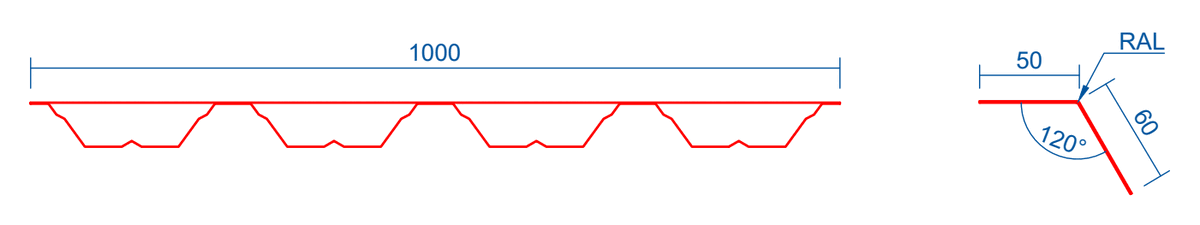

| CB ZP 55-250 F2 | CB 55-250 | F2 – Obergurt | 1 000 | 50 × 60 mm, 120° | Zeichnung |

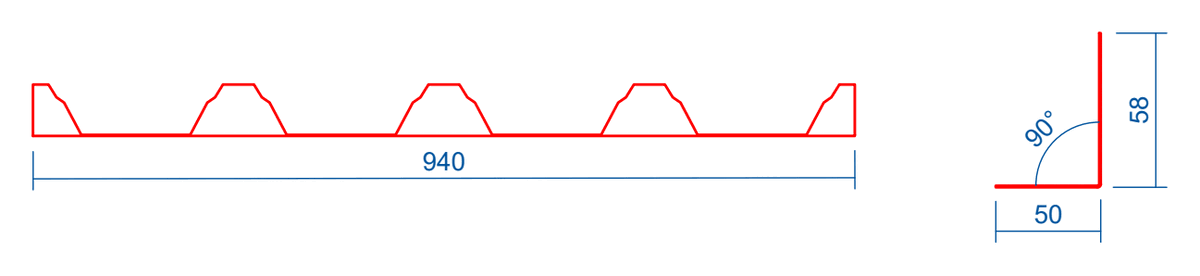

| CB ZP 60-235 F1 | CB 60-235 | F1 – Untergurt | 940 | 50 × 58 mm, 90° | Zeichnung |

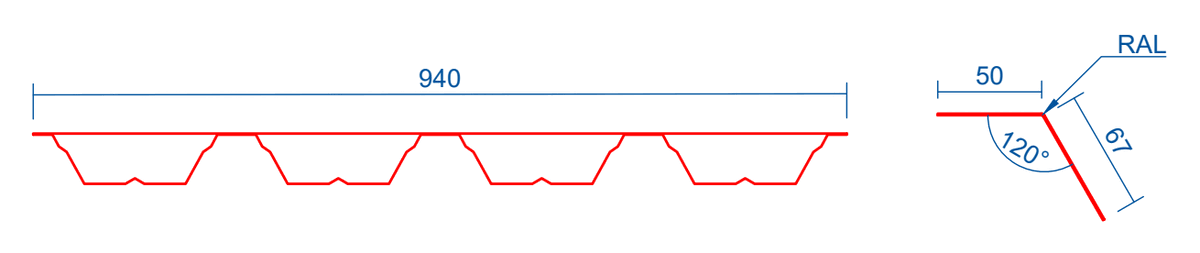

| CB ZP 60-235 F2 | CB 60-235 | F2 – Obergurt | 940 | 50 × 67 mm, 120° | Zeichnung |

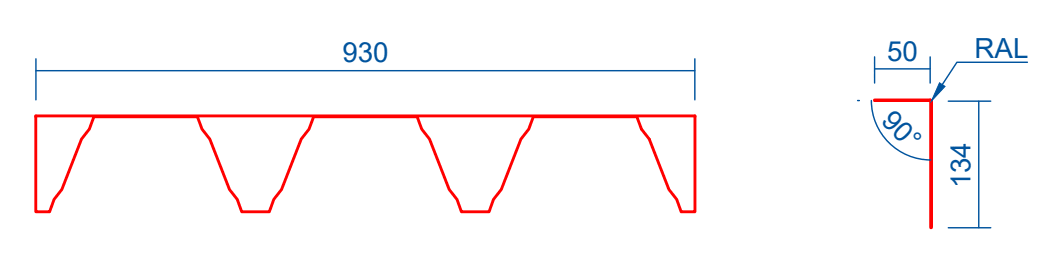

| CB ZP 135-310 F1 | CB 135-310 | F1 – Obergurt | 930 | 50 × 134 mm, 90° | Zeichnung |

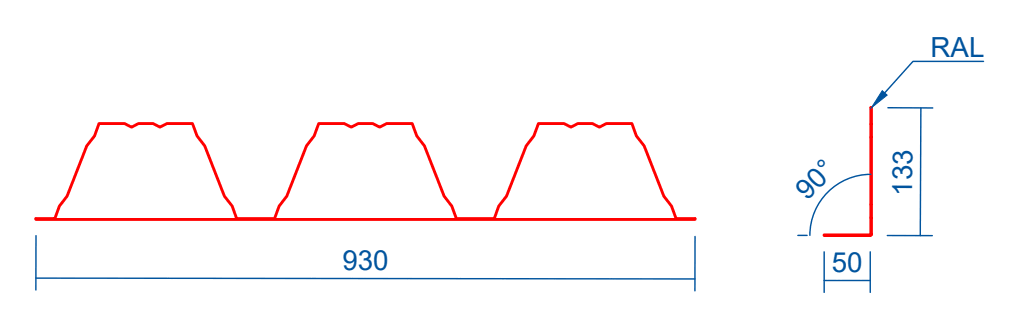

| CB ZP 135-310 F2 | CB 135-310 | F2 – Untergurt | 930 | 50 × 133 mm, 90° | Zeichnung |
| CB ZP 150-280 F1 | CB 150-280 | F1 – Obergurt | 840 | 50 × 152 mm, 90° | Zeichnung |

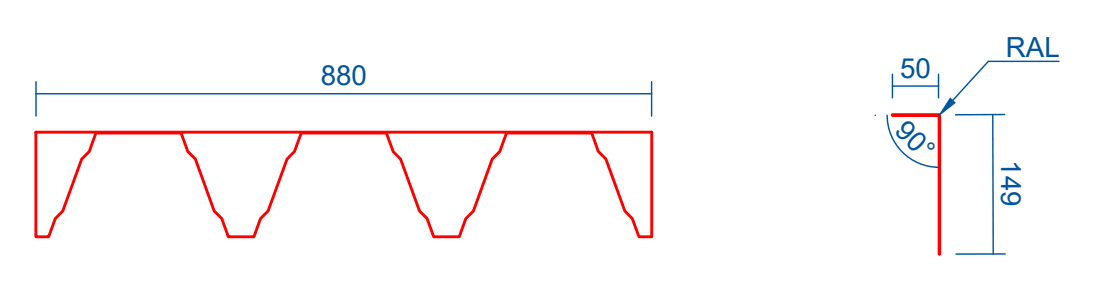

| CB ZP 150-290 F1 | CB 150-290 | F1 – Obergurt | 880 | 50 × 149 mm, 90° | Zeichnung |

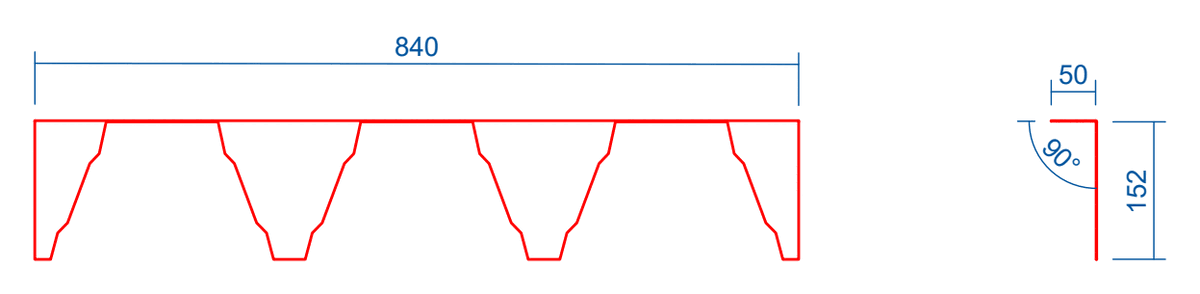

| CB ZP 150-280 F2 | CB 150-280 | F2 – Untergurt | 840 | 50 × 152 mm, 90° | Zeichnung |
| CB ZP 150-290 F2 | CB 150-290 | F2 – Untergurt | 880 | 50 × 148 mm, 90° | Zeichnung |

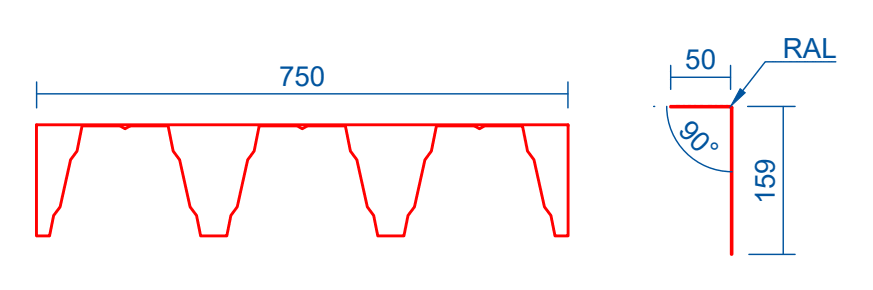

| CB ZP 160-250 F1 | CB 160-250 | F1 – Obergurt | 750 | 50 × 159 mm, 90° | Zeichnung |

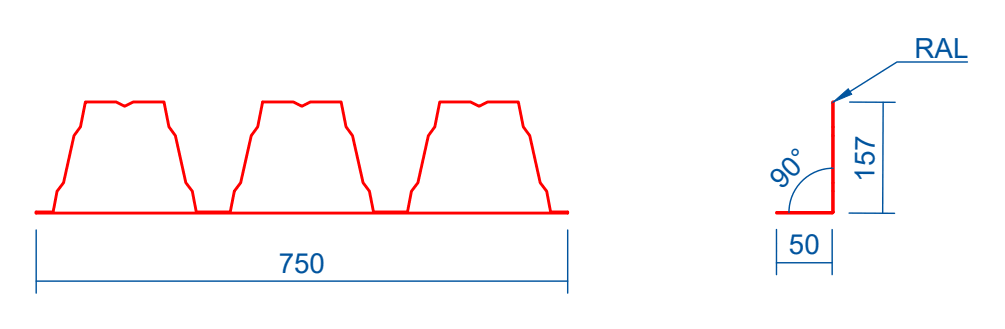

| CB ZP 160-250 F2 | CB 160-250 | F2 – Untergurt | 750 | 50 × 157 mm, 90° | Zeichnung |
Alle Maße in mm. Der Winkel α ist der Innenwinkel zwischen den Schenkeln.

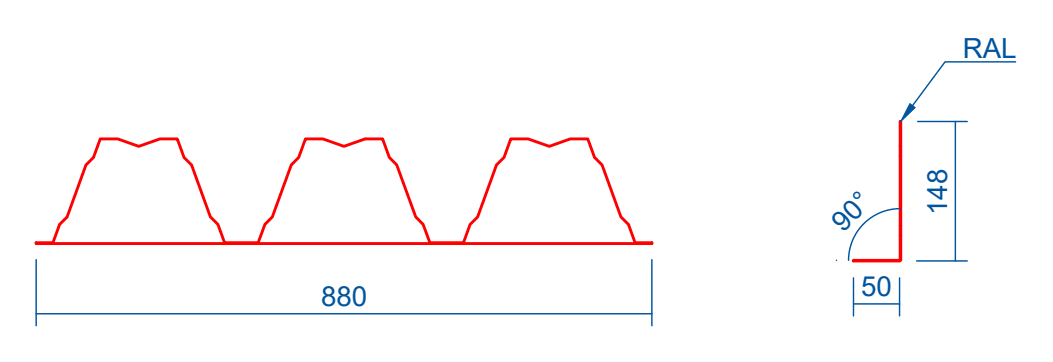

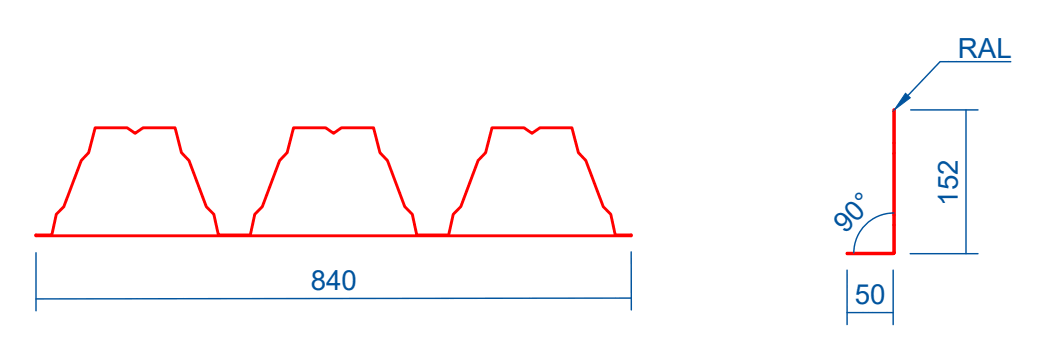

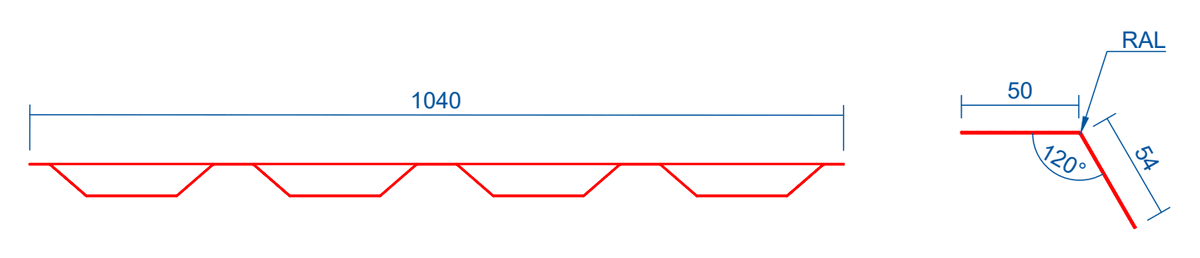

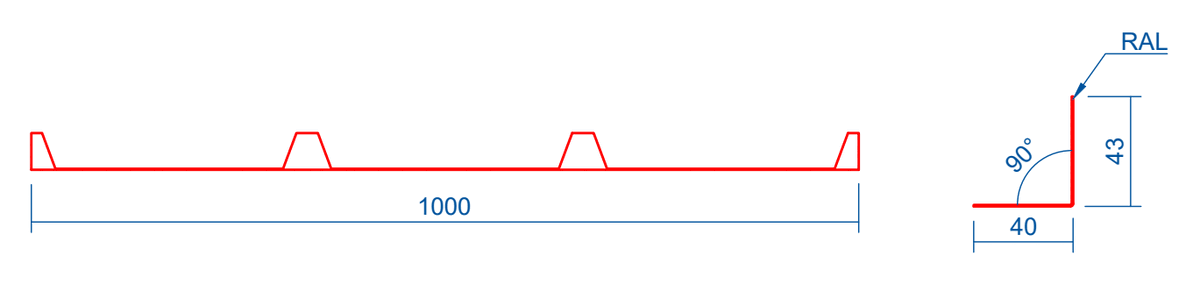

Beispiele für Zahnblech-Details
Andere Abmessungen, Schenkellängen, Biegewinkel und gelochte Ausführungen auf Anfrage. Material 0,75 mm, verzinkt oder beschichtet in RAL-Farbtönen.
Anfrage
Sie haben eine technische Zeichnung, eine einfache Skizze oder nur eine Vorstellung von der gewünschten Ausführung?
Senden Sie uns Ihre Unterlagen per E-Mail oder WhatsApp oder rufen Sie uns an.
