Zahnbleche (Profilfüller)

Zahnbleche (ausgestanzte Abschluss- und Dichtprofile) verschließen die Wellen von Trapezblechen an Traufe und First und schützen die Konstruktion vor äußeren Einflüssen. Wir fertigen sie nach Maß für die Trapezbleche von CB PROFIL 20/190, 35/207, 40/160, 45/333, 50/260, 55/250, 60/235, 135/310, 150/280, 150/290 und 160/250.

→ Katalog der Zahnbleche – Abmessungen und Zeichnungen

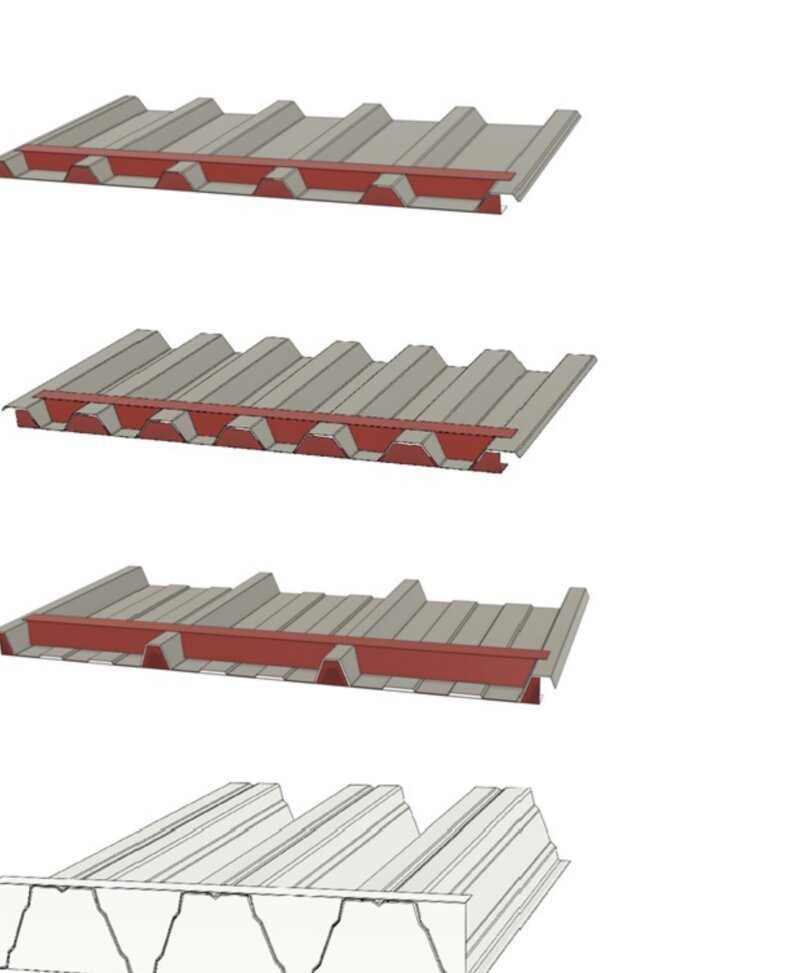

Beispiele für ausgestanzte Abschluss- und Dichtprofile für die Trapezbleche CB PROFIL 35/207, 40/160, 45/333 und 150/280.

Wozu sie dienen

Dichtheit gegen Regen und Flugschnee
Schutz vor Vögeln, Kleintieren und Schmutz
Schutz der Dichtungen vor UV-Strahlung und Witterung
ästhetischer Detailabschluss
teilweiser Druckausgleich (gelochte Ausführung)

Hinweis: Das Profil ist kein vollwertiges Dicht- oder Lüftungselement.

Parameter

Typ F1 – Traufe	Montage an der Unterseite des Trapezblechs, Abschluss der Traufkante, Kantung typisch 90°
Typ F2 – First	Montage an der Oberseite des Trapezblechs im Firstbereich, Kantung typisch 120° (bei hohen Profilen 90°)
Ausführung	gerade oder gekantet (L), Schenkel standardmäßig 40 mm (anpassbar)
Varianten	voll – maximale Dichtheit, ohne Luftstrom; gelocht – begrenzter Luftstrom, reduziert Kondensation (ersetzt keine Belüftung der Konstruktion)
Werkstoff	feuerverzinktes Stahlblech Z275, verzinkt oder beschichtet (Polyester 25 µm), 0,75 mm – in Werkstoff und Optik kompatibel mit den Trapezblechen von CB PROFIL
Farben	RAL 1015, 3000, 3009, 5010, 6011, 7016, 7035, 8014, 9002, 9006, 9007, 9010 und Holzdekor
Verwendung	Trauf- und Firstabschlüsse von Dächern, Verschluss der Wellen an Fassaden, Schutz des Dachraums
Montage	Niete oder selbstschneidende Schrauben, Abstand je nach Belastung typisch 300–500 mm
Normen	Werkstoff EN 10346, Toleranzen EN 10143, Klempnerarbeiten ČSN 73 3610

Alle Maße in mm. Der Winkel α ist der Innenwinkel zwischen den Schenkeln.

Einschränkungen und Gewährleistung

Das Produkt ersetzt keine Systemdichtungen oder Lüftungselemente. Die richtige Funktion hängt von einer fachgerechten Detailplanung ab. Der Hersteller haftet nicht für Fehler aufgrund falscher Unterlagen oder fehlerhafter Montage.
